Bosch eBike Motor defekt – BUK7Y15-60E Kurzschluss erkannt und repariert

eBike-Motoren von Bosch sind für ihre Zuverlässigkeit bekannt – aber auch sie können ausfallen. In diesem Reparaturbericht zeigen wir einen echten Fall aus unserer Werkstatt: einen Bosch eBike Motor der durch defekte MOSFETs komplett ausgefallen war, und wie wir ihn auf Chip-Ebene wieder zum Leben erweckt haben.

Das Symptom: eBike Motor ohne Funktion

Der Kunde schilderte das Problem klar: Das eBike ließ sich zwar noch fahren, aber die elektrische Unterstützung des Bosch-Motors funktionierte nicht mehr. Das Display zeigte einen Fehlercode an, der auf ein Problem im Motorcontroller hindeutete. Eine klassische Situation die wir kennen.

Die Diagnose: Kurzschluss durch defekte MOSFETs

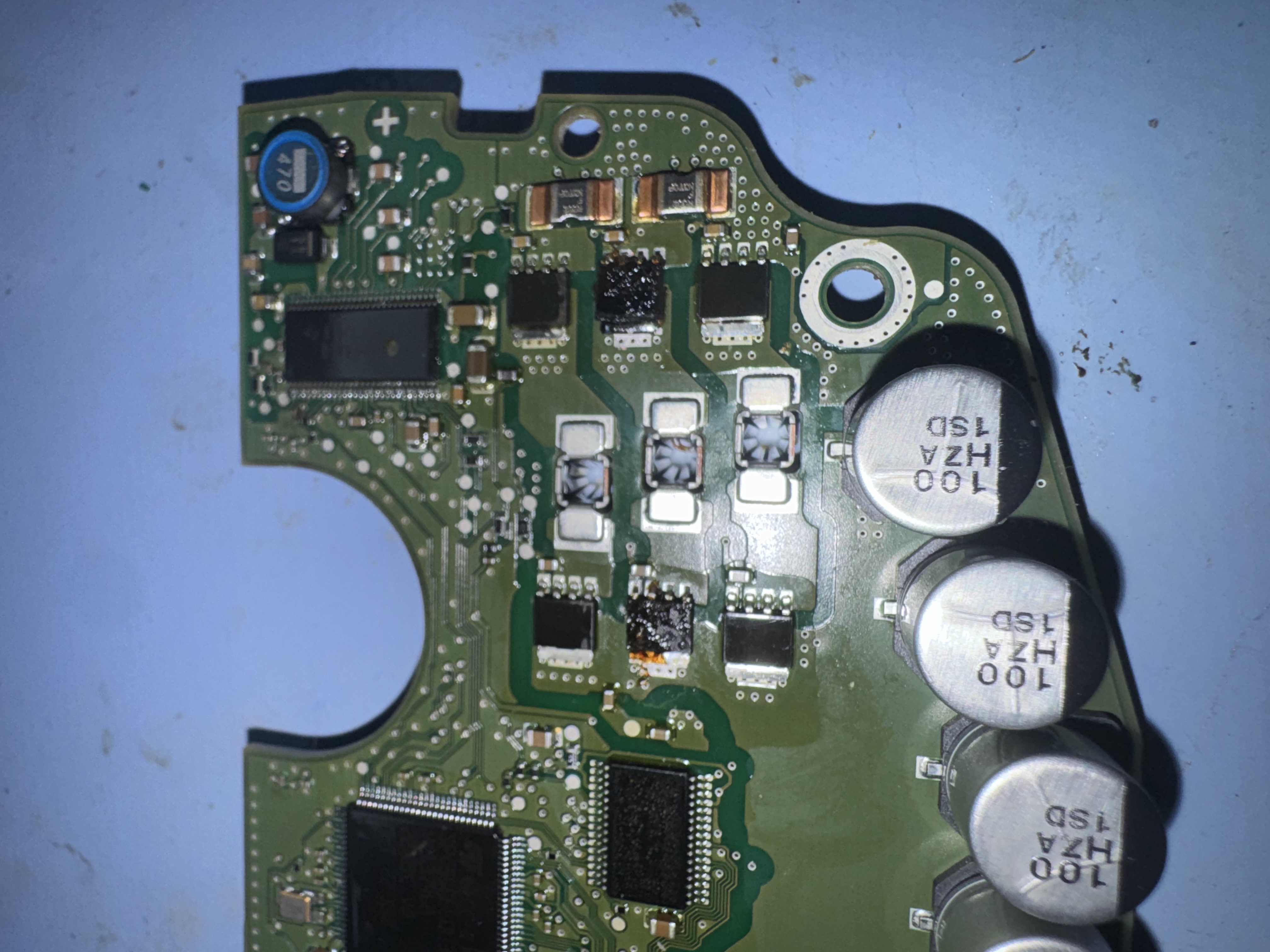

Nach dem Öffnen der Motoreinheit haben wir die Steuerplatine unter dem Mikroskop untersucht. Schnell war klar: Mehrere BUK7Y15-60E MOSFETs hatten einen Kurzschluss. Diese Bauteile sind für die Leistungssteuerung des Motors zuständig – sie schalten den Strom für die einzelnen Motorwicklungen in präzisen Abfolgen.

Ein MOSFET-Kurzschluss kann verschiedene Ursachen haben – häufig sind es Überspannungsspitzen, Feuchtigkeit oder einfach Verschleiß über die Laufzeit. In diesem Fall waren mehrere Bauteile gleichzeitig betroffen, was auf eine kurze aber massive Überspannung hindeutet.

Was sind BUK7Y15-60E MOSFETs?

Der BUK7Y15-60E ist ein N-Kanal MOSFET von NXP Semiconductors. Er ist für hohe Ströme und Spannungen bis 60V ausgelegt – ideal für eBike-Motorcontroller. Auf der Platine ist er mit der Kurzbezeichnung 71560E beschriftet.

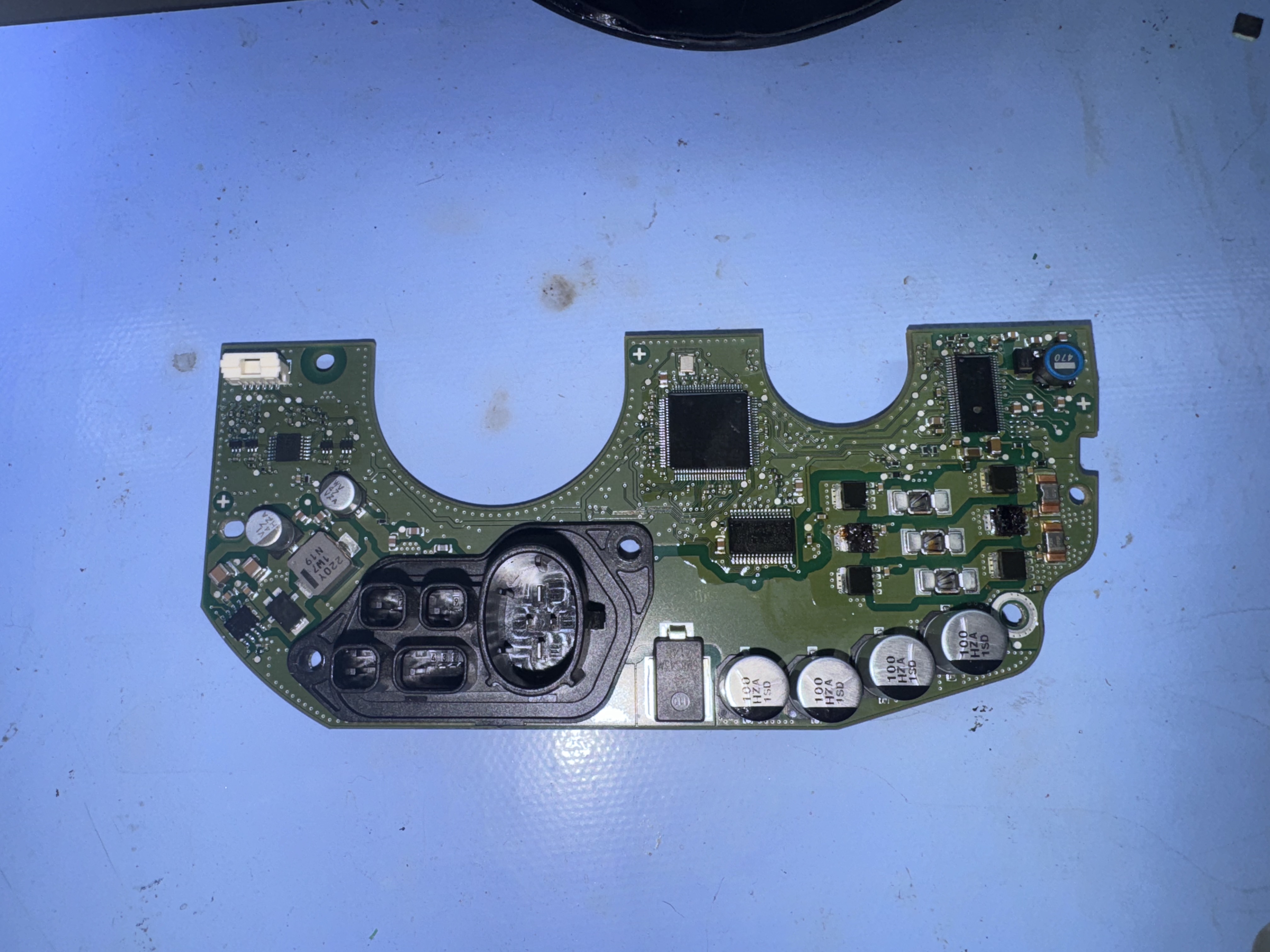

In einem eBike-Motorcontroller wie dem Bosch 0 275 007 060 sind diese MOSFETs in einer Brückenschaltung angeordnet. Sie steuern die drei Phasen des bürstenlosen Elektromotors. Fällt auch nur einer davon aus, funktioniert die Motorsteuerung nicht mehr.

Die Reparatur: MOSFET-Tausch auf Chip-Ebene

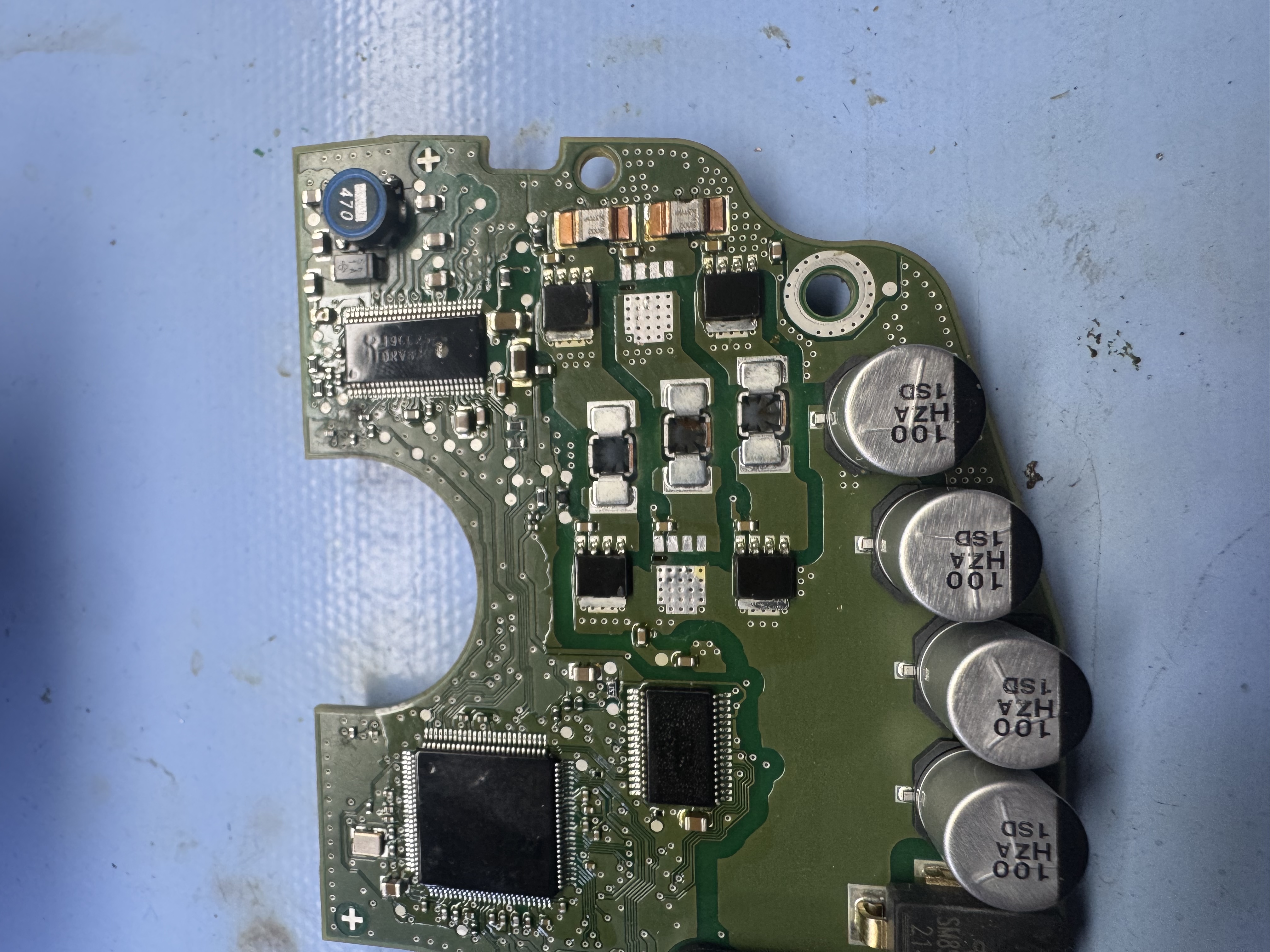

Die Reparatur erfordert Präzision: Die defekten MOSFETs müssen mit Heißluft schonend ausgelötet werden ohne die umliegenden Bauteile zu beschädigen. Anschließend werden die Lötpads gereinigt und neue, originale BUK7Y15-60E MOSFETs eingelötet.

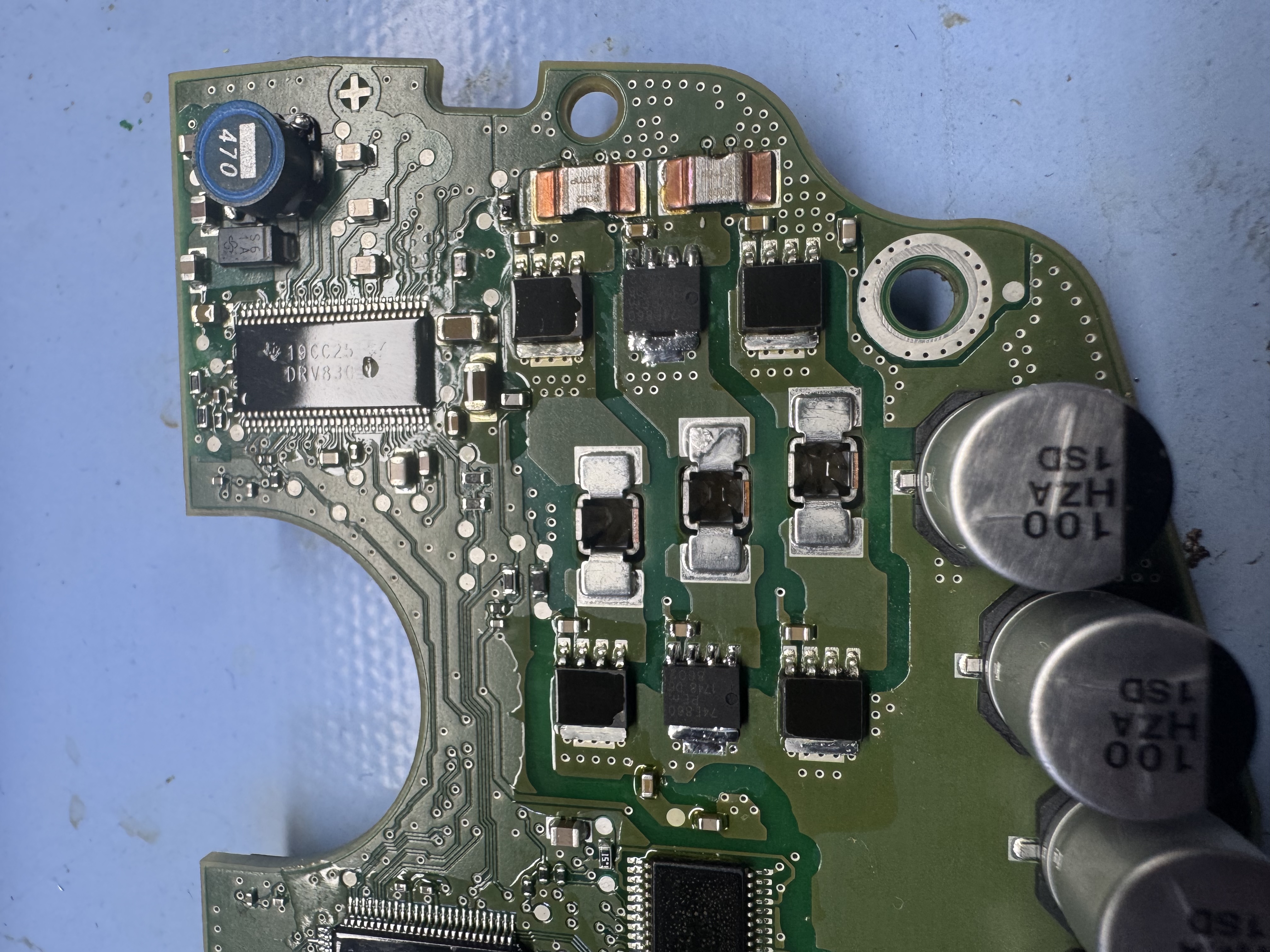

Bei diesem Fall haben wir insgesamt mehrere MOSFETs getauscht und anschließend die gesamte Spannungsversorgungsschaltung auf Kurzschlüsse geprüft. Nach der Reparatur wurde die Platine vollständig getestet bevor sie wieder in den Motor eingebaut wurde.

Häufige Symptome eines defekten Bosch eBike Motors

Erkennst du eines dieser Symptome an deinem eBike?

• Keine elektrische Unterstützung – Motor dreht sich mechanisch aber gibt keine Kraft
• Fehlercode auf dem Display – z.B. Error 503, 504 oder ähnliche Motorcontroller-Fehler
• Motor springt ruckartig an – ungleichmäßige Kraftabgabe deutet auf defekte Phasen hin
• eBike schaltet sich bei Belastung ab – Schutzschaltung greift bei Kurzschluss ein
• Brenngeruch – starkes Zeichen für einen Kurzschluss im Controller

Lohnt sich eine Reparatur?

Ein neuer Bosch Antriebsmotor kostet je nach Modell zwischen 300€ und 600€ – dazu kommen Einbaukosten beim Fahrradhändler. Eine Chip-Level Reparatur der Steuerplatine kostet einen Bruchteil davon und rettet nicht nur das Gerät sondern spart auch erheblich Ressourcen.

Wir reparieren Bosch eBike Motorcontroller aller gängigen Generationen – von älteren Performance Line Motoren bis hin zu aktuellen Smart System Antrieben. Einfach über das Kontaktformular anfragen oder direkt einsenden.

Auch andere eBike-Elektronik

Wir reparieren nicht nur Bosch-Motoren, sondern auch Steuerplatinen anderer eBike-Hersteller wie Shimano, Brose, Yamaha oder Specialized. Bei Fragen kontaktiere uns gerne vor dem Einsenden über unser Kontaktformular.
