Eine KFA2 GeForce RTX 3060 Ti kam mit einem klassischen aber kniffligen Symptom zu uns: Das Mainboard des Kunden zeigte einen VGA-Fehler und startete nicht. Die Grafikkarte war der Übeltäter – aber wo genau lag das Problem? In diesem Reparaturbericht zeigen wir wie wir mit Labornetzteil und Wärmebildkamera den defekten DrMOS-Chip präzise lokalisiert und getauscht haben.

Das Symptom: VGA-Fehler am Mainboard

Der Kunde schilderte: Das System startet nicht, das Mainboard zeigt einen VGA-Fehlercode (rote LED oder Q-Code). Mit einer anderen Grafikkarte startet der PC problemlos – die RTX 3060 Ti ist also der Verursacher.

Ein VGA-Fehler beim Systemstart deutet meist auf eines von drei Problemen hin: defekter PCIe-Slot-Kontakt, Treiberprobleme nach einem Update – oder einen Kurzschluss auf der Grafikkarte selbst. Bei letzterem zieht die Karte beim Einschalten so viel Strom dass das Mainboard den Start verweigert.

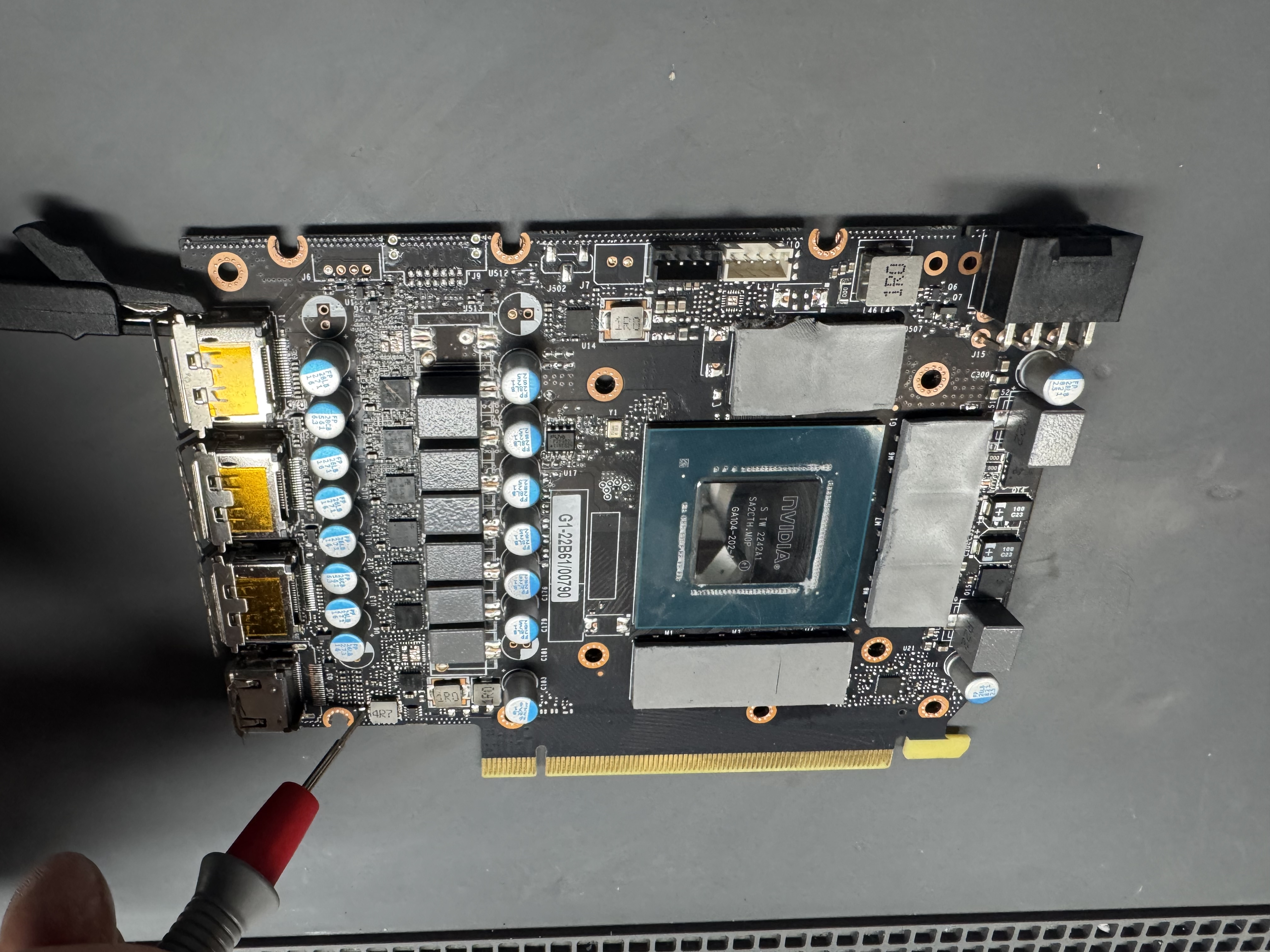

KFA2 RTX 3060 Ti Platine – Spannung per Labornetzteil injiziert zur Fehlerlokalisation
// RTX 3060 Ti Platine mit freielegtem PCB – 1,5V per Labornetzteil auf die 5V-Rail injiziert

Die Diagnose: Kurzschluss auf der 5V-Rail

Der erste Schritt bei einem vermuteten Kurzschluss ist die Messung des Widerstands der betroffenen Versorgungsschienen gegen Masse. Tatsächlich: Die 5V-Rail zeigte nahezu 0 Ohm – ein eindeutiger Kurzschluss.

Jetzt beginnt die eigentliche Detektivarbeit: Welches der vielen Bauteile auf der Platine ist für den Kurzschluss verantwortlich? Hier kommt eine bewährte Methode zum Einsatz – die Kurzschlussinjektion mit dem Labornetzteil.

Methode: Labornetzteil + Wärmebildkamera

Wir legen eine begrenzte Spannung von 1,5V mit Strombegrenzung direkt auf die kurzgeschlossene Rail. Der begrenzte Strom fließt durch den Kurzschluss und erhitzt dabei das defekte Bauteil minimal – gerade genug um es mit der Wärmebildkamera sichtbar zu machen, aber zu wenig um weitere Schäden zu verursachen.

Wärmebildkamera zeigt defekten AOZ5311NQI DrMOS auf RTX 3060 Ti – Hotspot bei 21,2°C sichtbar
// Wärmebildkamera: Hotspot bei 21,2°C zeigt eindeutig den defekten AOZ5311NQI DrMOS

Das Ergebnis ist eindeutig: Ein einzelner Chip leuchtet auf der Wärmebildkamera deutlich auf – der AOZ5311NQI DrMOS Power Module (Aufdruck: BLN0) ist der Verursacher des Kurzschlusses.

Was ist ein DrMOS und warum fällt er aus?

Der AOZ5311NQI von Alpha & Omega Semiconductors ist ein sogenanntes DrMOS-Modul (Driver + MOSFET). Er kombiniert zwei asymmetrische MOSFETs und einen integrierten Treiber in einem einzigen kompakten QFN-Gehäuse. Auf einer RTX 3060 Ti sind mehrere solcher Module verbaut – sie bilden die Spannungsversorgung (VRM) für den GPU-Kern.

DrMOS-Chips fallen häufig aus durch:

  • Überspannungsspitzen – z.B. durch ein schlechtes Netzteil oder instabile Stromversorgung
  • Thermische Überlastung – wenn der Kühler nicht mehr richtig sitzt und die VRM-Temperaturen dauerhaft zu hoch sind
  • Übertaktung – zu aggressive Spannungserhöhungen beim OC können DrMOS-Chips überlasten
  • Alterung – nach jahrelangem Betrieb unter hoher Last

Die Reparatur: AOZ5311NQI tauschen

Mit dem identifizierten Defekt geht es an die eigentliche Reparatur. Der defekte DrMOS wird mit der Heißluftstation präzise ausgelötet, die Lötpads gereinigt und ein neuer AOZ5311NQI eingelötet.

  1. Kühler demontieren und Platine freilegen
  2. Kurzschluss bestätigen – Widerstandsmessung 5V-Rail gegen GND
  3. Defektes Bauteil lokalisieren per Labornetzteil (1,5V / begrenzt) + Wärmebildkamera
  4. AOZ5311NQI auslöten mit Heißluftstation, Lötpads reinigen
  5. Neuen AOZ5311NQI einlöten und Kurzschluss erneut messen → 0 Ohm weg
  6. Funktionstest mit GPU-Z und Benchmark unter Last
✅ Ergebnis: Nach dem MOSFET-Tausch ist die 5V-Rail sauber. Die Karte startet einwandfrei, GPU-Z zeigt alle Werte korrekt an. Im Benchmark läuft die RTX 3060 Ti stabil mit 133 FPS bei 57,6°C GPU-Temperatur.

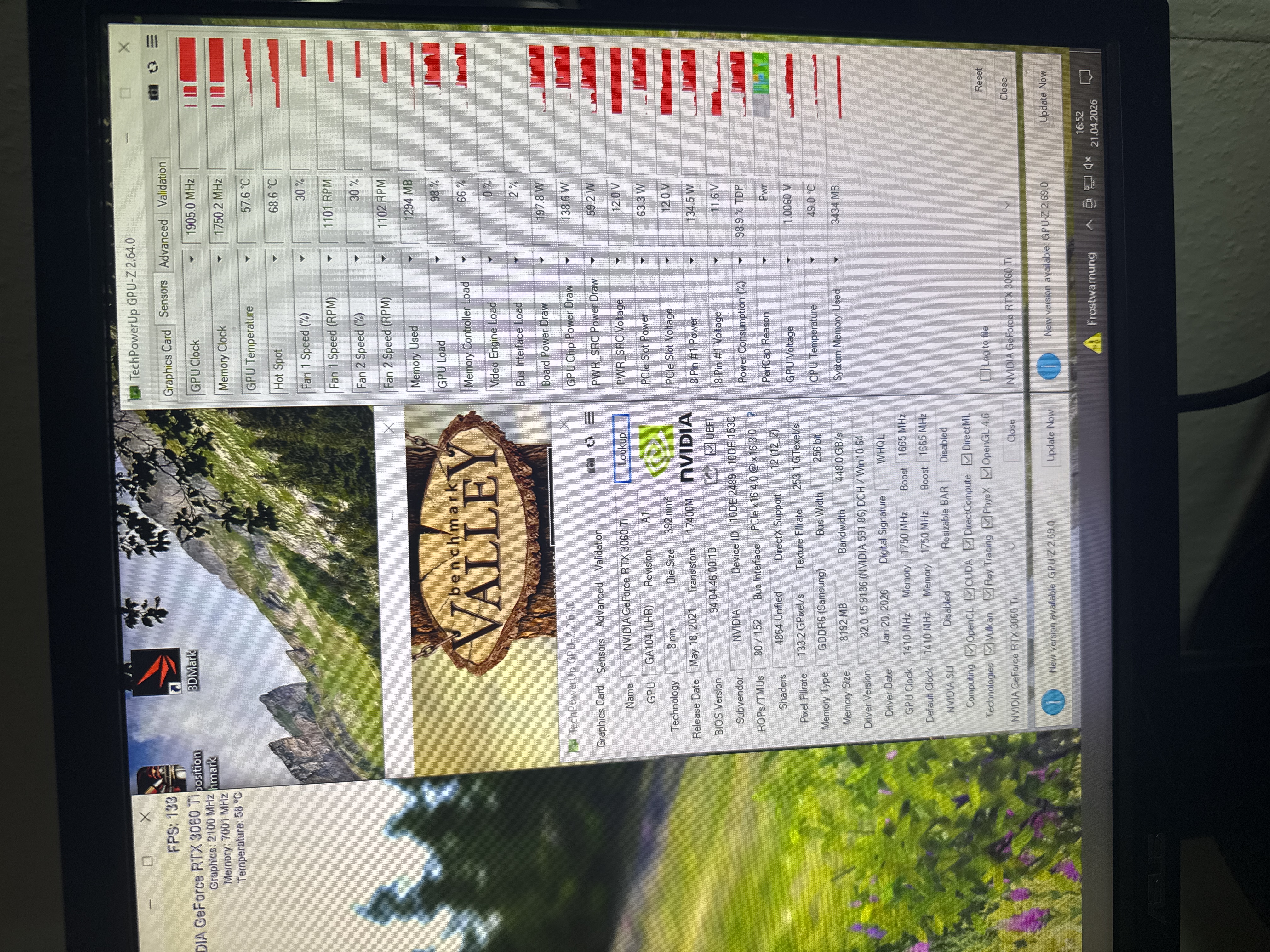

RTX 3060 Ti nach Reparatur – GPU-Z Benchmark mit 133 FPS, alle Werte normal
// Erfolgreicher Abschlusstest: GPU-Z zeigt RTX 3060 Ti mit 133 FPS @ 57,6°C – alles im grünen Bereich

Typische Symptome eines defekten DrMOS auf Grafikkarten

  • VGA-Fehler am Mainboard – rote LED oder Q-Code beim Start
  • Kein POST – System startet nicht wenn die Karte eingesteckt ist
  • PC schaltet sofort ab – Schutzschaltung des Netzteils greift
  • Karte wird nicht erkannt – Windows sieht die GPU nicht
  • Instabilität unter Last – Abstürze oder Blackscreens beim Gaming
